Referenzprojekt · Wohnanlage

Hydraulischer Abgleich einer Wohnanlage mit 144 Wohnungen

Eine Wohnanlage von 1965 aus zwei Gebäuden mit 503 Heizkörpern in drei Heizkreisen. Neben den Heizkörperventilen sind hier auch Strangregulierventile und Differenzdruckregler berechnet.

Visualisierung der Wohnanlage: neungeschossige weiße Bauten mit durchgehenden Balkonen, Grünanlage und Wegen. — Visualisierung (Rendering) des Gebäudes. Gerechnet wurde am 3D-Modell, das Sie weiter unten ansehen können.

Gebäudedaten

Projekt: Kundenauftrag, für die Veröffentlichung anonymisiert
Gebäude: Wohnanlage aus zwei Gebäuden, Baujahr 1965
Wohnungen: 144, auf neun Geschossen
Fläche: 9.572 m² Nettogrundfläche nach DIN/TS 12831-1
Wärmeerzeuger: Gaskessel
Heizflächen: 503 Heizkörper
Heizkreise: 3 – Nord, Süd und Bäder, je mit eigener Pumpe
Systemtemperaturen: 70/55 °C
Gebäudeheizlast: 411,3 kW (berechnet nach DIN/TS 12831-1)
Ventile: IMI Heimeier Eclipse an den Heizkörpern, STAD und STAP an den Strängen

Ausgangslage

Das Gebäude und seine Heizung

Die Wohnanlage von 1965 besteht aus zwei Gebäuden mit zusammen 144 Wohnungen auf neun Geschossen. Ein Gaskessel versorgt 503 Heizkörper über drei Heizkreise – Nord, Süd und die Bäder –, jeder mit eigener Pumpe und ausgelegt für 70/55 °C.

Bei einer Anlage dieser Größe reicht es nicht, nur die Heizkörperventile einzustellen: Auch die einzelnen Stränge müssen ihren Anteil am Wasser bekommen.

Unsere Leistung

Was wir berechnet haben

3D-Modell der Wohnanlage (Autodesk Revit) mit allen 503 Heizkörpern und den Rohrnetzen der drei Heizkreise.
Heizlast für jeden Raum nach DIN/TS 12831-1.
Heizkörper: Leistung jedes Heizkörpers bei 70/55 °C nachgerechnet.
Drei Rohrnetze berechnet – zusammen 503 Fließwege, 2.172 Teilstrecken und 6.390 Bauteile –, einschließlich der Strangregulierventile (IMI Heimeier STAD) und Differenzdruckregler (STAP).

Ergebnis

Ergebnis und übergebene Unterlagen

411,3 kW

Gebäudeheizlast

503

Heizkörper

3

Heizkreise mit eigener Pumpe

2.172

Teilstrecken im Rohrnetz

Voreinstellwert für die Heizkörperventile (IMI Heimeier Eclipse), von Stufe 1 bis 15.
Einstellwerte für die Strangregulierventile und Differenzdruckregler an den Strängen.
Förderhöhe der drei Pumpen: 3,8 m im Kreis Nord (11,3 m³/h), 3,7 m im Kreis Süd (8,6 m³/h), 3,3 m im Kreis Bäder (2,5 m³/h).
Gebäudeheizlast von 411,3 kW nach DIN/TS 12831-1.
Unterlagen: Grundrissplan, Heizlast-, Heizkörper- und Rohrnetzberechnung als PDF, Heizkörperliste als Excel-Datei.

Unterlagen

Auszüge aus den Unterlagen

So sehen die Dokumente aus, die Sie bekommen. Ein Klick auf ein Bild vergrößert es; alle Dateien stehen darunter zum Herunterladen. Adresse und Projektbezeichnung sind für die Veröffentlichung ersetzt.

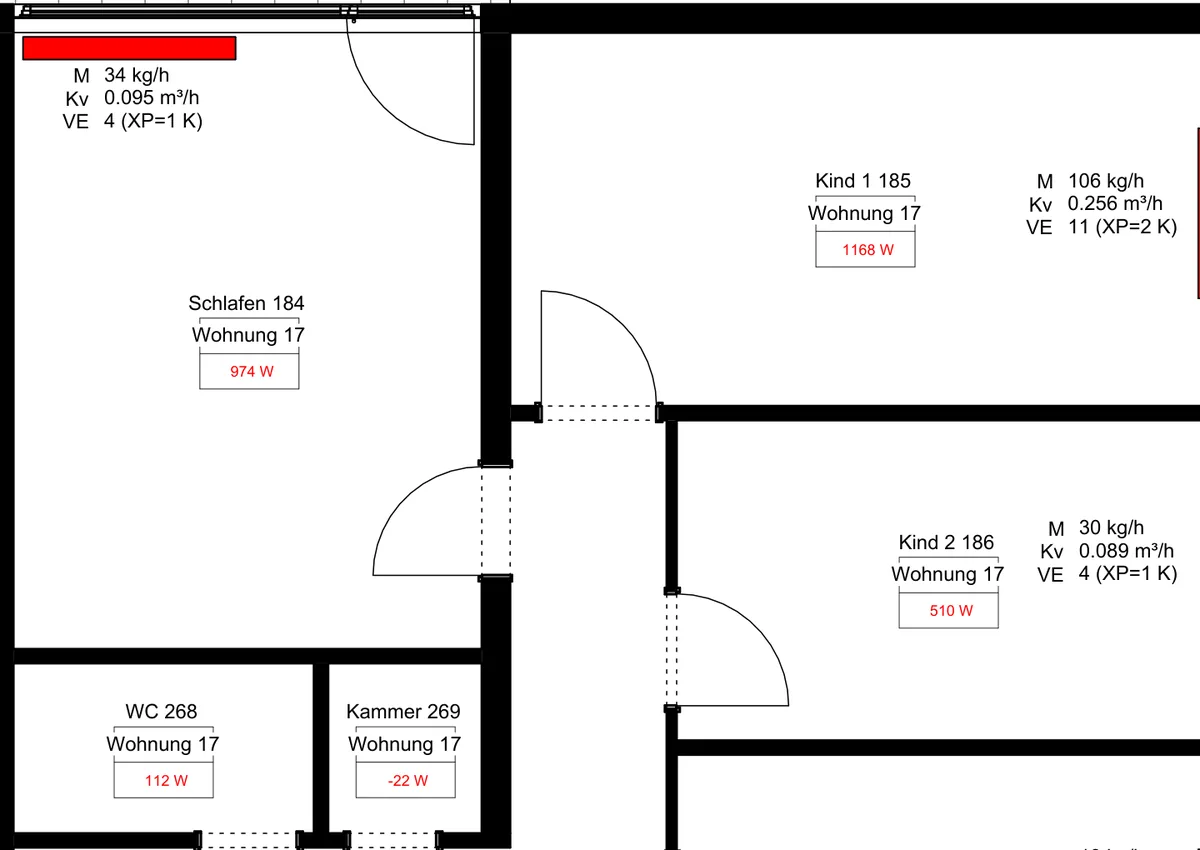

Ausschnitt aus dem Grundrissplan 1. Obergeschoss, Haus 8: Räume von Wohnung 17 mit Massenstrom, kv-Wert und Voreinstellung an den Heizkörpern. — Grundrissplan mit Einstellwerten
Eindeutige Zuordnung der Heizkörper für die Umsetzung vor Ort: Wohnung, Raum, Heizlast und Voreinstellung auf einen Blick.
Auszug aus: Grundrissplan 1. Obergeschoss, Haus 8 (PDF · 1 Seite · 0,2 MB)

Geschoss	Wohnung	Raum	Heizleistung	Massenstrom	kv-Wert	Voreinstellung
Erdgeschoss	Wohnung 1	Küche (85)	1.053 W	94,0 kg/h	0,260 m³/h	10 (XP=2 K)
Erdgeschoss	Wohnung 1	Wohnen (82)	1.466 W	66,7 kg/h	0,157 m³/h	7 (XP=1 K)
Erdgeschoss	Wohnung 1	Kind (86)	792 W	35,6 kg/h	0,082 m³/h	4 (XP=1 K)
Erdgeschoss	Wohnung 1	Schlafen (87)	1.559 W	62,7 kg/h	0,145 m³/h	7 (XP=1 K)
Erdgeschoss	Wohnung 1	Bad (81)	415 W	34,8 kg/h	0,097 m³/h	4 (XP=1 K)
Erdgeschoss	Wohnung 2	Bad (80)	357 W	7,1 kg/h	0,020 m³/h	1 (XP=1 K)

Heizkörperliste: Voreinstellwerte

Berechnete Volumenströme und Voreinstellwerte für den Fachbetrieb – hier 6 von 503 Heizkörpern.

Auszug aus: Heizkörperliste (XLSX · 44 KB)

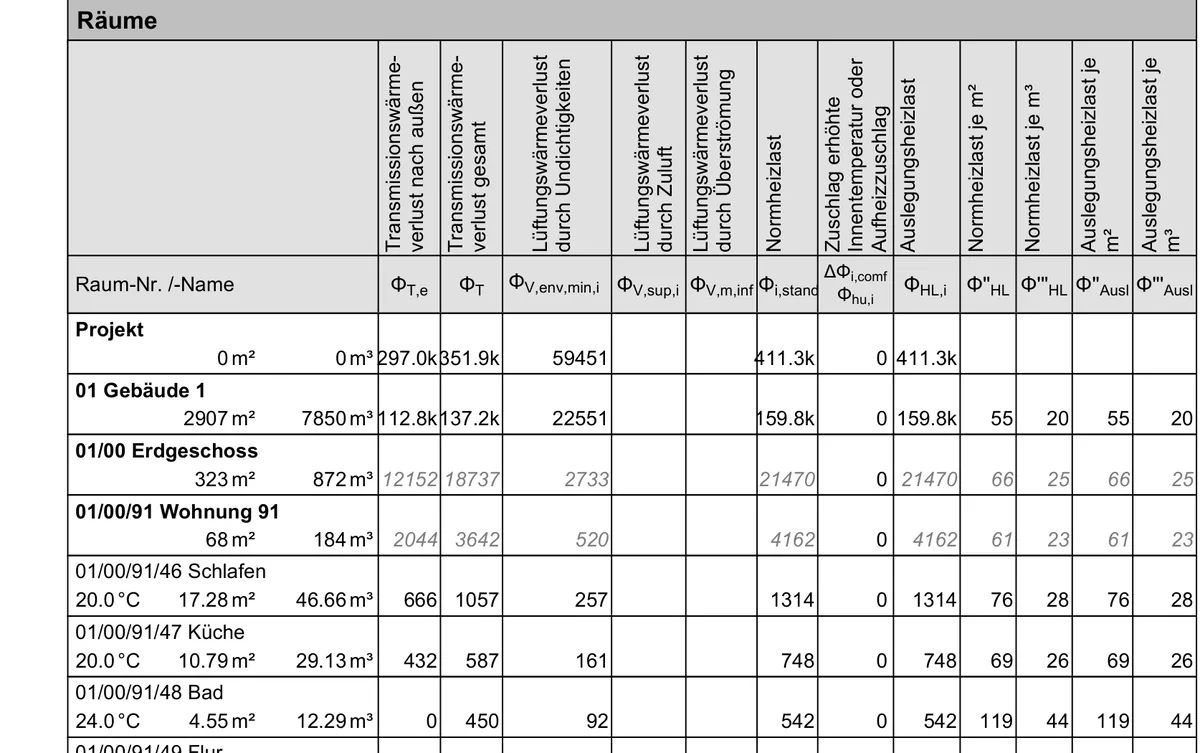

Auszug aus der Raumliste nach DIN/TS 12831-1: Normheizlast der Wohnanlage, eines Geschosses, einer Wohnung und ihrer Räume. — Heizlast je Raum
Wärmebedarf jedes Raums als Grundlage der Auslegung – vom Gebäude über die Wohnung bis zum einzelnen Raum.
Auszug aus: Heizlastberechnung (PDF · 124 Seiten · 1,4 MB)

3D-Modell

Das Gebäudemodell interaktiv ansehen

Optional: Im Modell sehen Sie jeden Raum, jeden Heizkörper und jede Leitung mit den Werten aus der Berechnung.

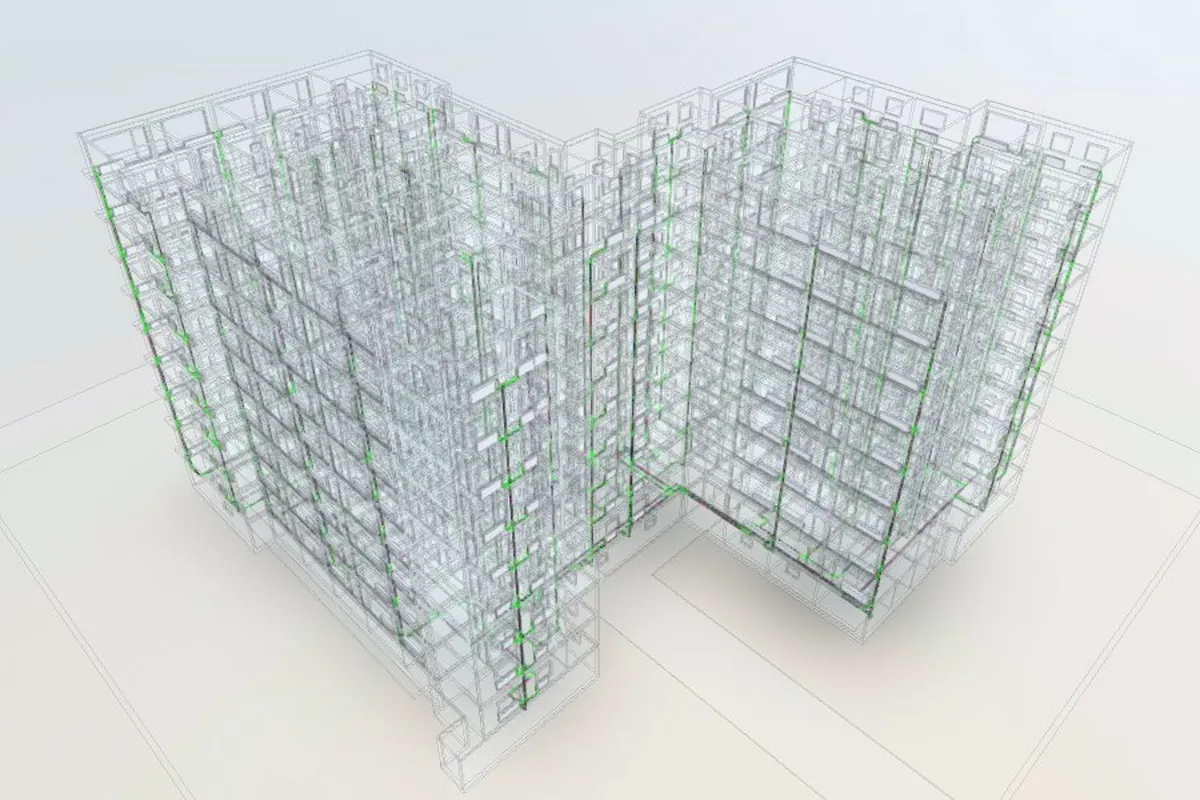

3D-Modell der Wohnanlage mit transparenter Architektur: Heizkörper und Steigstränge der drei Heizkreise über neun Geschosse.

Ansichten: 3D-Gesamtmodell und Grundrisse vom Kellergeschoss bis zum 8. Obergeschoss In neuem Fenster öffnen

So bedienen Sie das Modell

Drehen und zoomen: mit gedrückter linker Maustaste drehen, mit dem Mausrad zoomen. Am Handy mit einem Finger drehen, mit zwei Fingern zoomen.
Bauteil anklicken: Ein Heizkörper zeigt Raum, Heizleistung, Massenstrom, kv-Wert und Ventileinstellung. Räume zeigen Fläche und Heizlast, Wände ihren U-Wert, Rohre Durchmesser und Druckverlust.
Ansicht wechseln: Oben links wählen Sie zwischen der 3D-Gesamtansicht und den Grundrissen der einzelnen Geschosse.
Ein- und ausblenden: Das Haus-Symbol in der Werkzeugleiste blendet die Architektur aus, das Thermometer die Heizungsanlage.

Preis

Was die Berechnung für dieses Gebäude kostet

Preis nach unserem Kostenrechner

mit allen Unterlagen: ca. 5.450 €
ohne Unterlagen: ca. 11.680 €

Alle Preise inkl. 19 % Umsatzsteuer.

Enthalten

Raumweise Heizlastberechnung nach DIN/TS 12831-1
Nachrechnung aller 503 Heizkörper
Rohrnetzberechnung der drei Heizkreise mit Voreinstellwerten, Strangregulierung und Pumpenförderhöhen
Grundrisspläne und Heizkörperliste mit Einstellwerten

Nicht enthalten

Das Einstellen der Ventile, Strangregulierventile und Pumpen vor Ort übernimmt Ihr Heizungsfachbetrieb mit den berechneten Werten; diese Arbeiten und Material sind nicht enthalten.

Gerechnet mit den Daten dieses Gebäudes: 9.572 m², 9 beheizte Geschosse, 144 Wohnungen und 503 Heizkörper. „Alle Unterlagen“ heißt: Grundrisse, Heizungsplan und Heizkörperdaten liegen vor. Fehlt etwas, nehmen wir es auf – das kostet mehr, ist aber im Preis ohne Unterlagen enthalten.
