Referenzprojekt · Mehrfamilienhaus

Hydraulischer Abgleich im Mehrfamilienhaus mit 6 Wohnungen

Ein Mehrfamilienhaus von 1964 mit sechs Wohnungen und 48 Heizkörpern an einem Gaskessel. Nach der Berechnung steht an jedem Heizkörper fest, wie viel Wasser er braucht und wie sein Ventil eingestellt wird.

Visualisierung des Mehrfamilienhauses: zweigeschossiger, langgestreckter weißer Bau mit rotem Walmdach in einer Gartenanlage. — Visualisierung (Rendering) des Gebäudes. Gerechnet wurde am 3D-Modell, das Sie weiter unten ansehen können.

Gebäudedaten

Projekt: Kundenauftrag, für die Veröffentlichung anonymisiert
Gebäude: Mehrfamilienhaus, Baujahr 1964
Wohnungen: 6, auf zwei Geschossen
Fläche: 1.723 m² Nettogrundfläche nach DIN/TS 12831-1
Wärmeerzeuger: Gaskessel
Heizflächen: 48 Heizkörper
Systemtemperaturen: 60/45 °C
Gebäudeheizlast: 31,4 kW (berechnet nach DIN/TS 12831-1)
Heizkörperventile: IMI Heimeier Eclipse

Ausgangslage

Das Gebäude und seine Heizung

Das Haus von 1964 hat sechs Wohnungen auf zwei Geschossen. Ein Gaskessel versorgt die 48 Heizkörper über ein gemeinsames Rohrnetz, ausgelegt für 60/45 °C.

In einem Haus dieser Größe bekommen ohne Abgleich die Heizkörper nahe der Pumpe mehr Wasser als die entfernten. Die Berechnung legt für jeden Heizkörper fest, wie viel Wasser er braucht.

Unsere Leistung

Was wir berechnet haben

3D-Modell von Gebäude und Heizungsanlage (Autodesk Revit) mit allen 48 Heizkörpern und Rohrleitungen.
Heizlast für jeden Raum aller Geschosse nach DIN/TS 12831-1.
Heizkörper: Leistung jedes Heizkörpers bei 60/45 °C nachgerechnet.
Rohrnetz berechnet – 48 Fließwege, 201 Teilstrecken, 1.043 Bauteile: Druckverluste, Voreinstellwerte und Pumpenförderhöhe.

Ergebnis

Ergebnis und übergebene Unterlagen

31,4 kW

Gebäudeheizlast

48

Heizkörper

1–15

Voreinstellstufen

0,23 bar

Größter Druckverlust im Rohrnetz

Voreinstellwert für jedes der 48 Thermostatventile (IMI Heimeier Eclipse), von Stufe 1 bis 15.
Massenstrom und kv-Wert je Heizkörper, im Grundriss direkt am Heizkörper eingetragen.
Pumpe: Förderhöhe 2,3 m bei 2,2 m³/h; größter Druckverlust im Rohrnetz 0,23 bar.
Gebäudeheizlast von 31,4 kW nach DIN/TS 12831-1.
Unterlagen: Grundrissplan, Heizlast-, Heizkörper- und Rohrnetzberechnung als PDF, Heizkörperliste als Excel-Datei.

Unterlagen

Auszüge aus den Unterlagen

So sehen die Dokumente aus, die Sie bekommen. Ein Klick auf ein Bild vergrößert es; alle Dateien stehen darunter zum Herunterladen. Adresse und Projektbezeichnung sind für die Veröffentlichung ersetzt.

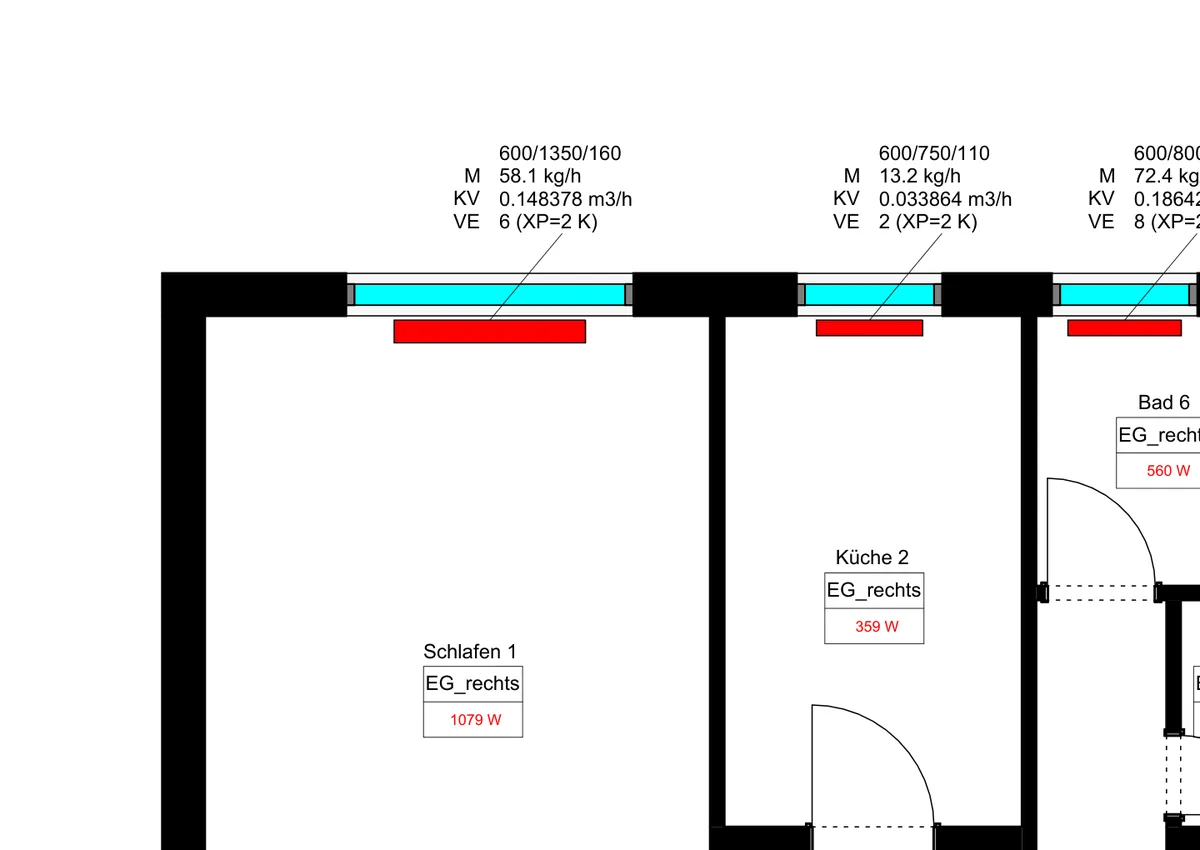

Ausschnitt aus dem Grundrissplan Erdgeschoss: drei Räume, an jedem Heizkörper Typ, Massenstrom, kv-Wert und Voreinstellung. — Grundrissplan mit Einstellwerten
Eindeutige Zuordnung der Heizkörper für die Umsetzung vor Ort: Typ, Massenstrom, kv-Wert und Voreinstellung stehen direkt am Heizkörper.
Auszug aus: Grundrissplan Erdgeschoss (PDF · 1 Seite · 0,1 MB)

Geschoss	Wohnung	Raum	Heizleistung	Massenstrom	kv-Wert	Voreinstellung
Erdgeschoss	EG_links	Bad (9)	234 W	18,3 kg/h	0,041 m³/h	2 (XP=2 K)
Erdgeschoss	EG_links	Küche (10)	640 W	87,5 kg/h	0,190 m³/h	9 (XP=1 K)
Erdgeschoss	EG_links	Wohnen (30)	1.543 W	86,3 kg/h	0,214 m³/h	9 (XP=1 K)
Erdgeschoss	EG_links	Arbeit (31)	546 W	17,7 kg/h	0,043 m³/h	2 (XP=2 K)
Erdgeschoss	EG_links	Kind (32)	441 W	38,4 kg/h	0,094 m³/h	4 (XP=2 K)
Erdgeschoss	EG_links	Schlafen (33)	1.053 W	53,3 kg/h	0,132 m³/h	6 (XP=2 K)

Heizkörperliste: Voreinstellwerte

Berechnete Volumenströme und Voreinstellwerte für den Fachbetrieb – hier die ersten 6 von 48 Heizkörpern.

Auszug aus: Heizkörperliste (XLSX · 14 KB)

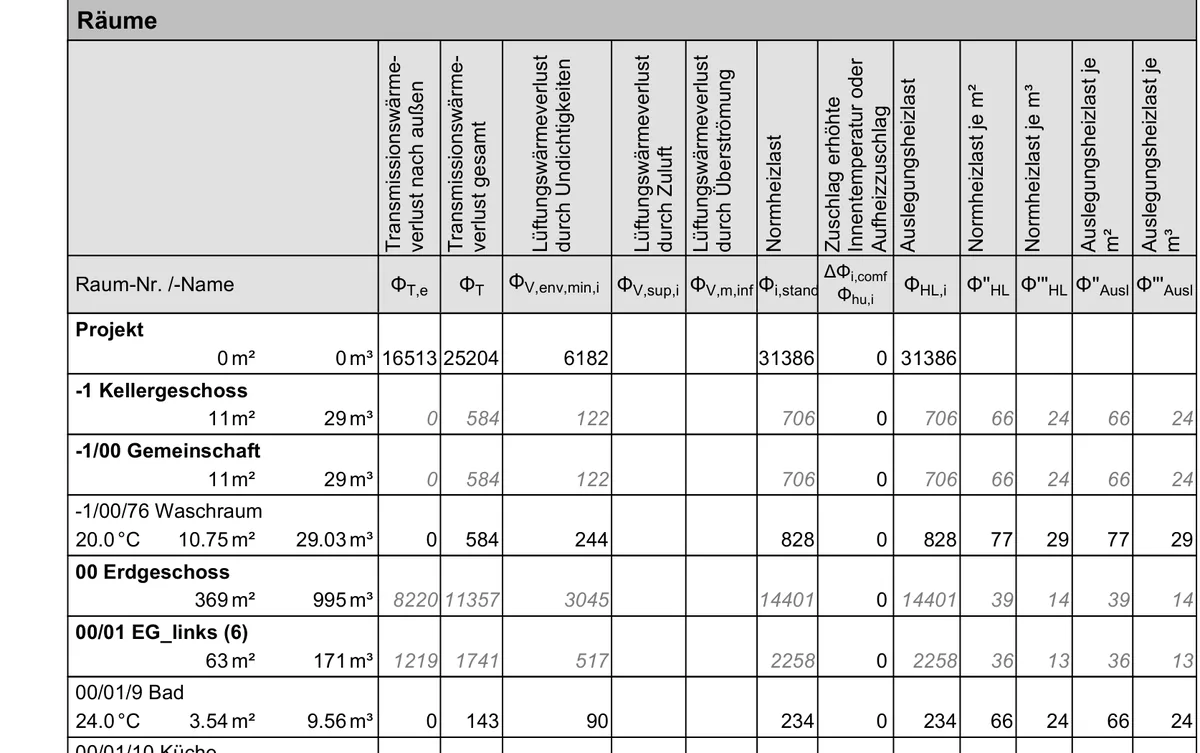

Auszug aus der Raumliste nach DIN/TS 12831-1: Normheizlast des Gebäudes, des Kellergeschosses und der Räume der Wohnungen im Erdgeschoss. — Heizlast je Raum
Wärmebedarf jedes Raums als Grundlage der Auslegung – vom Gebäude über die Wohnung bis zum einzelnen Raum.
Auszug aus: Heizlastberechnung (PDF · 25 Seiten · 0,6 MB)

3D-Modell

Das Gebäudemodell interaktiv ansehen

Optional: Im Modell sehen Sie jeden Raum, jeden Heizkörper und jede Leitung mit den Werten aus der Berechnung.

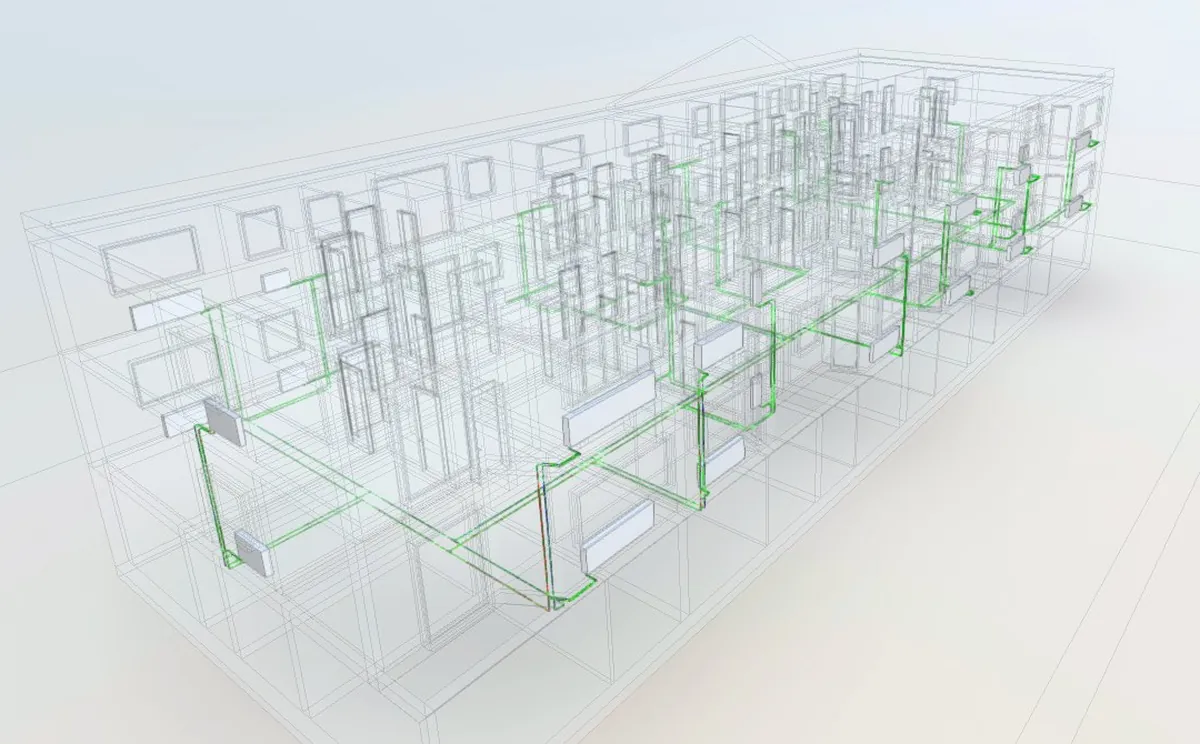

3D-Modell des Mehrfamilienhauses mit transparenter Architektur: Heizkörper und Rohrleitungen in Erdgeschoss und Obergeschoss.

Ansichten: 3D-Gesamtmodell und Grundrisse von Erdgeschoss und Obergeschoss In neuem Fenster öffnen

So bedienen Sie das Modell

Drehen und zoomen: mit gedrückter linker Maustaste drehen, mit dem Mausrad zoomen. Am Handy mit einem Finger drehen, mit zwei Fingern zoomen.
Bauteil anklicken: Ein Heizkörper zeigt Raum, Heizleistung, Massenstrom, kv-Wert und Ventileinstellung. Räume zeigen Fläche und Heizlast, Wände ihren U-Wert, Rohre Durchmesser und Druckverlust.
Ansicht wechseln: Oben links wählen Sie zwischen der 3D-Gesamtansicht und den Grundrissen der einzelnen Geschosse.
Ein- und ausblenden: Das Haus-Symbol in der Werkzeugleiste blendet die Architektur aus, das Thermometer die Heizungsanlage.

Preis

Was die Berechnung für dieses Gebäude kostet

Preis nach unserem Kostenrechner

mit allen Unterlagen: ca. 970 €
ohne Unterlagen: ca. 2.560 €

Alle Preise inkl. 19 % Umsatzsteuer.

Enthalten

Raumweise Heizlastberechnung nach DIN/TS 12831-1
Nachrechnung aller 48 Heizkörper
Rohrnetzberechnung mit Voreinstellwerten und Pumpenförderhöhe
Grundrisspläne und Heizkörperliste mit Einstellwerten

Nicht enthalten

Das Einstellen der Ventile und der Pumpe vor Ort übernimmt Ihr Heizungsfachbetrieb mit den berechneten Werten; diese Arbeiten und Material sind nicht enthalten.

Gerechnet mit den Daten dieses Gebäudes: 1.723 m², 2 beheizte Geschosse, 6 Wohnungen und 48 Heizkörper. „Alle Unterlagen“ heißt: Grundrisse, Heizungsplan und Heizkörperdaten liegen vor. Fehlt etwas, nehmen wir es auf – das kostet mehr, ist aber im Preis ohne Unterlagen enthalten.
