Referenzprojekt · Einfamilienhaus

Hydraulischer Abgleich im Einfamilienhaus mit Heizkörpern und Fußbodenheizung

Ein Einfamilienhaus von 1980: Erdgeschoss und Obergeschoss heizen mit einer Fußbodenheizung aus zehn Heizkreisen, Keller und Bad mit vier Heizkörpern. Beides wird in einer Berechnung abgeglichen.

Visualisierung des Einfamilienhauses: weißes Wohnhaus mit rotem Ziegeldach, Balkon, Garage mit Dachterrasse und Garten. — Visualisierung (Rendering) des Gebäudes. Gerechnet wurde am 3D-Modell, das Sie weiter unten ansehen können.

Gebäudedaten

Projekt: Kundenauftrag, für die Veröffentlichung anonymisiert
Gebäude: Einfamilienhaus, Baujahr 1980
Geschosse: Kellergeschoss, Erdgeschoss, Obergeschoss
Fläche: 305 m² Nettogrundfläche nach DIN/TS 12831-1
Wärmeerzeuger: Gaskessel
Heizflächen: 10 Fußbodenheizkreise an 2 Verteilern, 4 Heizkörper
Systemtemperaturen: Heizkörper 55/40 °C, Fußbodenheizung 45 °C Vorlauf über Dreiwege-Mischer
Gebäudeheizlast: 9,6 kW (berechnet nach DIN/TS 12831-1)
Heizkörperventile: IMI Heimeier Eclipse

Ausgangslage

Das Gebäude und seine Heizung

Das Haus von 1980 hat drei Geschosse und wird von einem Gaskessel beheizt. Erdgeschoss und Obergeschoss haben eine Fußbodenheizung mit je einem Verteiler und fünf Heizkreisen. Im Kellergeschoss hängen drei Heizkörper, im Obergeschoss einer im Bad.

Heizkörper und Fußbodenheizung laufen mit unterschiedlichen Vorlauftemperaturen: die Heizkörper mit 55 °C, die Fußbodenheizung über einen Dreiwege-Mischer mit 45 °C. Für den Abgleich werden beide Kreise zusammen betrachtet – jeder mit eigenen Durchflüssen, eigener Pumpe und eigenen Einstellwerten.

Unsere Leistung

Was wir berechnet haben

3D-Modell von Gebäude und Heizungsanlage aufgebaut (Autodesk Revit): Räume, Bauteile, Heizkörper, Verteiler und Rohrleitungen.
Heizlast für jeden Raum nach DIN/TS 12831-1 berechnet, mit den U-Werten der Bauteile.
Heizflächen ausgelegt: Verlegeabstand, Rohrlänge und Durchfluss für jeden der zehn Fußbodenheizkreise; die vier Heizkörper bei 55/40 °C nachgerechnet.
Rohrnetz berechnet – 6 Fließwege, 27 Teilstrecken, 149 Bauteile: Druckverluste, Voreinstellwerte und Förderhöhe der Pumpen.

Ergebnis

Ergebnis und übergebene Unterlagen

9,6 kW

Gebäudeheizlast

10

Fußbodenheizkreise

4

Heizkörper

0,21 bar

Größter Druckverlust im Rohrnetz

Durchfluss für jeden Fußbodenheizkreis, von 0,4 bis 2,8 l/min, zum Einstellen an den beiden Verteilern.
Voreinstellwerte für die vier Heizkörperventile (IMI Heimeier Eclipse): Stufe 1 bis 5.
Förderhöhe der beiden Pumpen: 1,1 m im Heizkörperkreis, 2,1 m im Fußbodenheizkreis.
Gebäudeheizlast von 9,6 kW nach DIN/TS 12831-1 – die Grundlage, wenn der Wärmeerzeuger später ersetzt wird.
Unterlagen: Grundrissplan, Heizlast-, Heizflächen- und Rohrnetzberechnung als PDF, Heizkörper- und Verteilerliste als Excel-Datei.

Unterlagen

Auszüge aus den Unterlagen

So sehen die Dokumente aus, die Sie bekommen. Ein Klick auf ein Bild vergrößert es; alle Dateien stehen darunter zum Herunterladen. Adresse und Projektbezeichnung sind für die Veröffentlichung ersetzt.

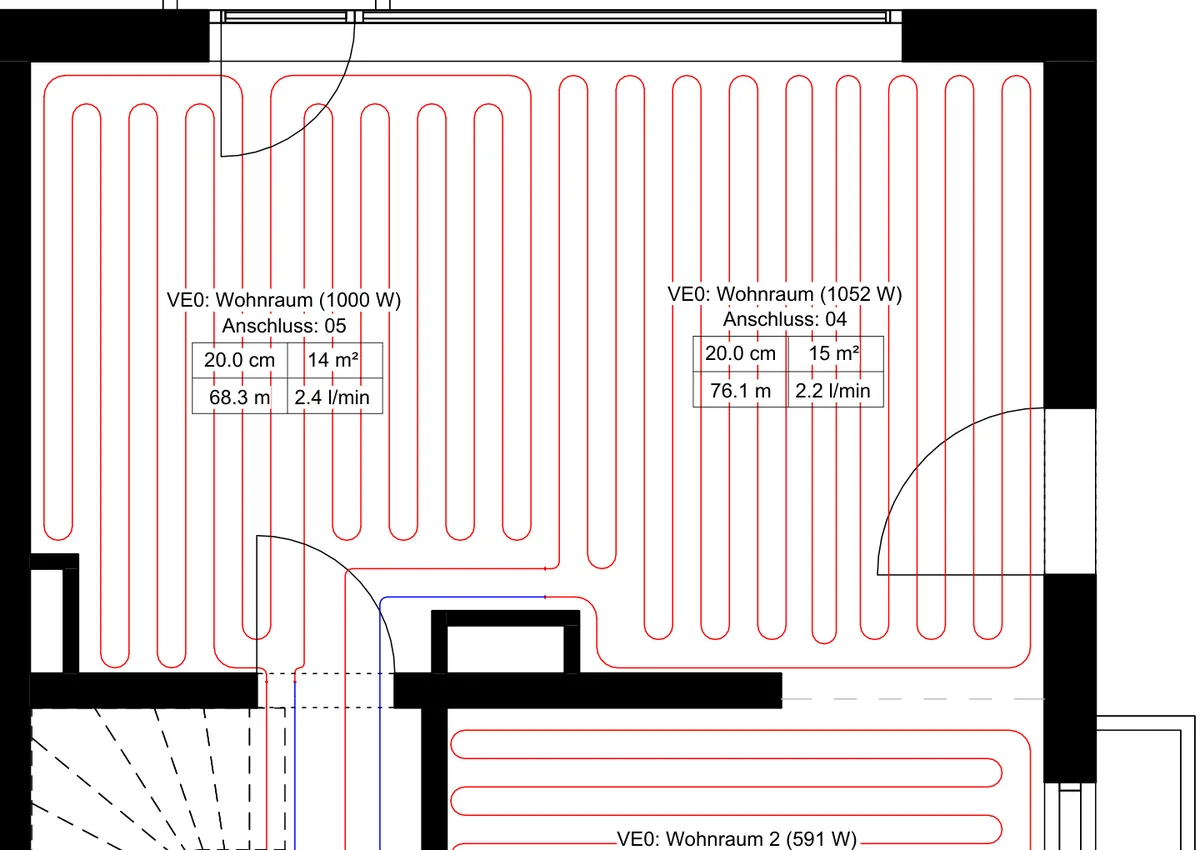

Ausschnitt aus dem Grundrissplan Erdgeschoss: zwei Wohnräume mit Fußbodenheizkreisen, beschriftet mit Verteileranschluss, Verlegeabstand 20 cm, Rohrlänge und Durchfluss in l/min. — Grundrissplan mit Heizkreisen
Eindeutige Zuordnung jedes Heizkreises zu seinem Anschluss am Verteiler, mit Verlegeabstand, Rohrlänge und Durchfluss für die Umsetzung vor Ort.
Auszug aus: Grundrissplan Erdgeschoss (PDF · 1 Seite · 73 KB)

Verteiler	Anschluss	Raum	Durchfluss
ST01/VE00	01	16 WC	2,1 l/min
ST01/VE00	02	14 Küche	0,7 l/min
ST01/VE00	03	11 Bücher	0,7 l/min
ST01/VE00	04	10 Wohnraum	2,2 l/min
ST01/VE00	05	10 Wohnraum	2,4 l/min
ST01/VE01	01	19 Bad	0,6 l/min
ST01/VE01	02	22 Wohn-/Schlafraum	2,3 l/min
ST01/VE01	03	23 Kind	0,4 l/min
ST01/VE01	04	28 Eltern	0,8 l/min
ST01/VE01	05	24 Bad	2,8 l/min

Verteilerliste: Durchfluss je Heizkreis

Berechnete Durchflüsse für alle zehn Heizkreise. Der Fachbetrieb stellt sie direkt am Verteiler ein.

Auszug aus: Verteilerliste (XLSX · 15 KB)

Geschoss	Raum	Heizleistung	kv-Wert	Voreinstellung
Kellergeschoss	Keller (5)	392 W	0,111 m³/h	4 (XP=1 K)
Kellergeschoss	Keller (5)	405 W	0,139 m³/h	5 (XP=1 K)
Kellergeschoss	Wasch u. Trockenraum (7)	654 W	0,112 m³/h	4 (XP=1 K)
1. OG	Bad (19)	242 W	0,023 m³/h	1 (XP=1 K)

Heizkörperliste: Voreinstellwerte

Berechnete Volumenströme und Voreinstellwerte für den Fachbetrieb – für jedes Thermostatventil eine Stufe.

Auszug aus: Heizkörperliste (XLSX · 14 KB)

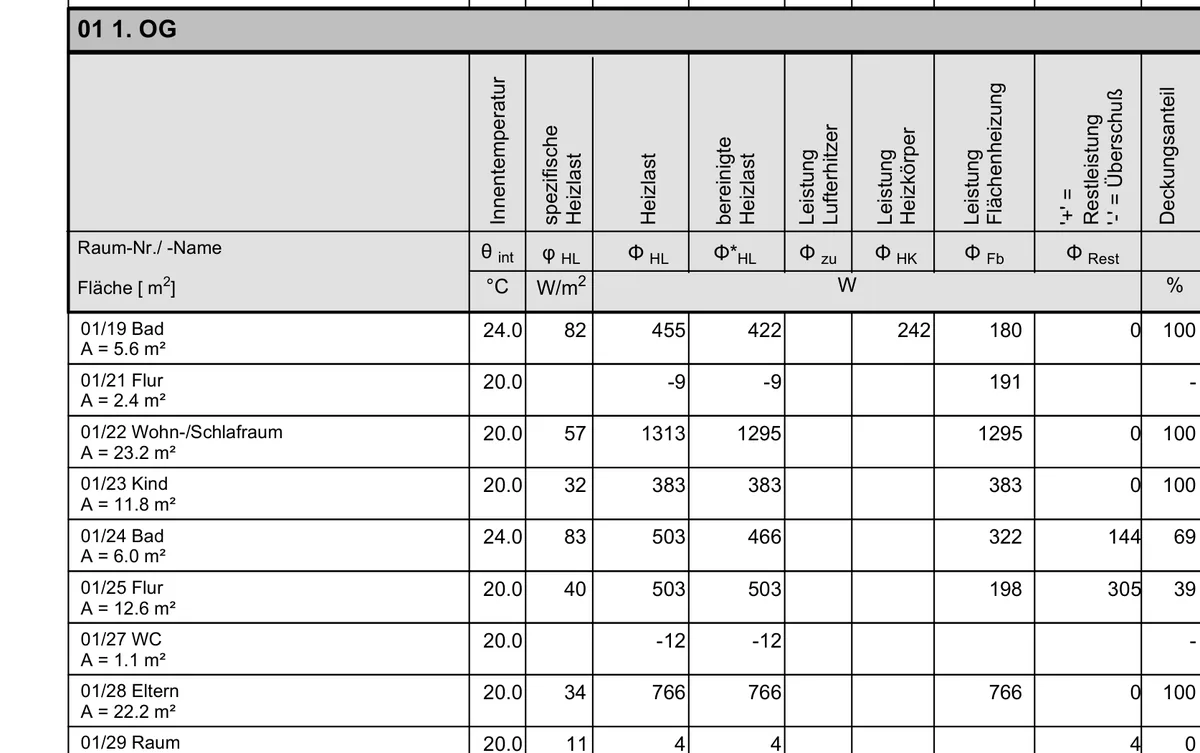

Auszug aus der Heizlastberechnung, Obergeschoss: Tabelle mit Innentemperatur, spezifischer Heizlast, Heizlast, Leistung der Fußbodenheizung und Deckungsanteil je Raum. — Heizlastberechnung je Raum
Wärmebedarf jedes Raums als Grundlage der Auslegung – hier mit dem Anteil, den die Fußbodenheizung deckt.
Auszug aus: Heizlastberechnung (PDF · 12 Seiten · 0,6 MB)

3D-Modell

Das Gebäudemodell

Gerechnet wurde an einem 3D-Modell, das jeden Raum, jeden Heizkörper und jede Leitung mit ihren Werten enthält.

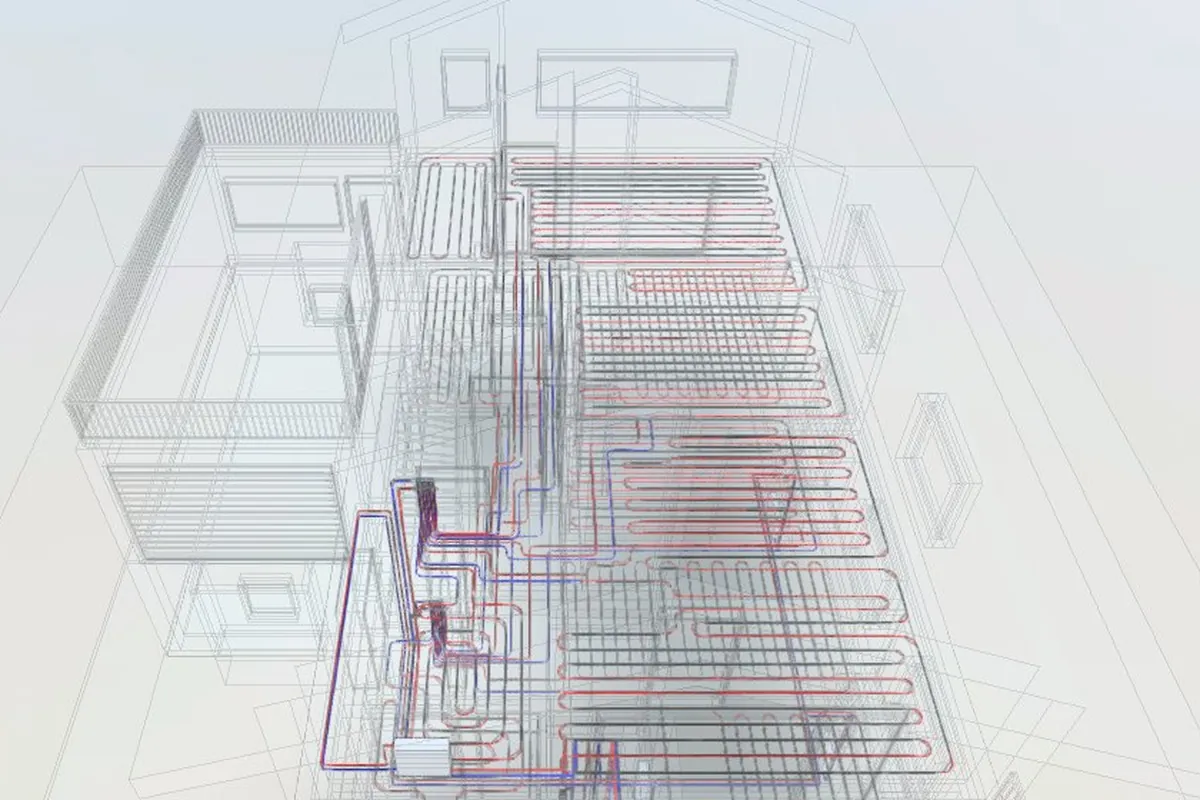

3D-Modell des Einfamilienhauses mit transparenter Architektur: Fußbodenheizkreise in Erdgeschoss und Obergeschoss, Verteiler, Heizkörper und Rohrleitungen. — Blick in das 3D-Modell von Gebäude und Heizungsanlage, an dem gerechnet wurde – Architektur ausgeblendet.

Preis

Was die Berechnung für dieses Gebäude kostet

Preis nach unserem Kostenrechner

mit allen Unterlagen: ca. 380 €
ohne Unterlagen: ca. 790 €

Alle Preise inkl. 19 % Umsatzsteuer.

Enthalten

Raumweise Heizlastberechnung nach DIN/TS 12831-1
Auslegung der Fußbodenheizkreise, Nachrechnung der Heizkörper
Rohrnetzberechnung mit Voreinstellwerten und Pumpenförderhöhe
Grundrissplan, Heizkörper- und Verteilerliste

Nicht enthalten

Das Einstellen von Ventilen, Verteilern und Pumpe vor Ort übernimmt Ihr Heizungsfachbetrieb mit den berechneten Werten; diese Arbeiten und Material sind nicht enthalten.

Gerechnet mit den Daten dieses Gebäudes: 305 m², 3 beheizte Geschosse, 4 Heizkörper und 10 Fußbodenheizkreise. „Alle Unterlagen“ heißt: Grundrisse, Heizungsplan und Heizkörperdaten liegen vor. Fehlt etwas, nehmen wir es auf – das kostet mehr, ist aber im Preis ohne Unterlagen enthalten.
