Referenzprojekt · Mehrfamilienhaus

Hydraulischer Abgleich im Mehrfamilienhaus mit 68 Wohnungen

Ein Wohnblock von 1956 mit 68 Wohnungen und 285 Ventilheizkörpern auf sechs Geschossen. Für jeden Heizkörper wurde die Einstellung seines eingebauten Ventils berechnet.

Visualisierung des Wohnblocks: langer weißer Bau mit Balkonen, rotem Dach mit Gauben und Straße davor.Visualisierung
Visualisierung (Rendering) des Gebäudes. Gerechnet wurde am 3D-Modell, das Sie weiter unten ansehen können.

Gebäudedaten

Projekt
Kundenauftrag, für die Veröffentlichung anonymisiert
Gebäude
Mehrfamilienhaus, Baujahr 1956
Wohnungen
68, auf sechs beheizten Geschossen
Fläche
4.652 m² Nettogrundfläche nach DIN/TS 12831-1
Wärmeerzeuger
Gaskessel
Heizflächen
285 Ventilheizkörper
Systemtemperaturen
60/45 °C
Gebäudeheizlast
196,3 kW (berechnet nach DIN/TS 12831-1)
Heizkörperventile
Kermi V4K-F, im Heizkörper eingebaut
Ausgangslage

Das Gebäude und seine Heizung

Der Wohnblock von 1956 hat 68 Wohnungen auf sechs beheizten Geschossen. Ein Gaskessel versorgt 285 Heizkörper über ein gemeinsames Rohrnetz, ausgelegt für 60/45 °C.

Die Heizkörper sind Ventilheizkörper: Der Ventileinsatz (Kermi V4K-F) sitzt im Heizkörper selbst, die Voreinstellung wird dort eingestellt.

Unsere Leistung

Was wir berechnet haben

  • 3D-Modell von Gebäude und Heizungsanlage (Autodesk Revit) mit allen 285 Heizkörpern und dem Rohrnetz über sechs Geschosse.
  • Heizlast für jeden Raum nach DIN/TS 12831-1.
  • Heizkörper: Leistung jedes Heizkörpers bei 60/45 °C nachgerechnet.
  • Rohrnetz berechnet – 285 Fließwege, 1.138 Teilstrecken, 6.510 Bauteile: Druckverluste, Voreinstellwerte und Pumpenförderhöhe.
Ergebnis

Ergebnis und übergebene Unterlagen

196,3 kW
Gebäudeheizlast
285
Heizkörper
1.138
Teilstrecken im Rohrnetz
0,48 bar
Größter Druckverlust im Rohrnetz
  • Voreinstellwert für jeden der 285 Ventileinsätze, von Stufe 1 bis 8 in halben Stufen.
  • Massenstrom und kv-Wert je Heizkörper, im Grundriss direkt am Heizkörper eingetragen.
  • Pumpe: Förderhöhe 5,0 m bei 13,1 m³/h; größter Druckverlust im Rohrnetz 0,48 bar.
  • Gebäudeheizlast von 196,3 kW nach DIN/TS 12831-1.
  • Unterlagen: Grundrissplan, Heizlast-, Heizkörper- und Rohrnetzberechnung als PDF, Heizkörperliste als Excel-Datei.
Unterlagen

Auszüge aus den Unterlagen

So sehen die Dokumente aus, die Sie bekommen. Ein Klick auf ein Bild vergrößert es; alle Dateien stehen darunter zum Herunterladen. Adresse und Projektbezeichnung sind für die Veröffentlichung ersetzt.

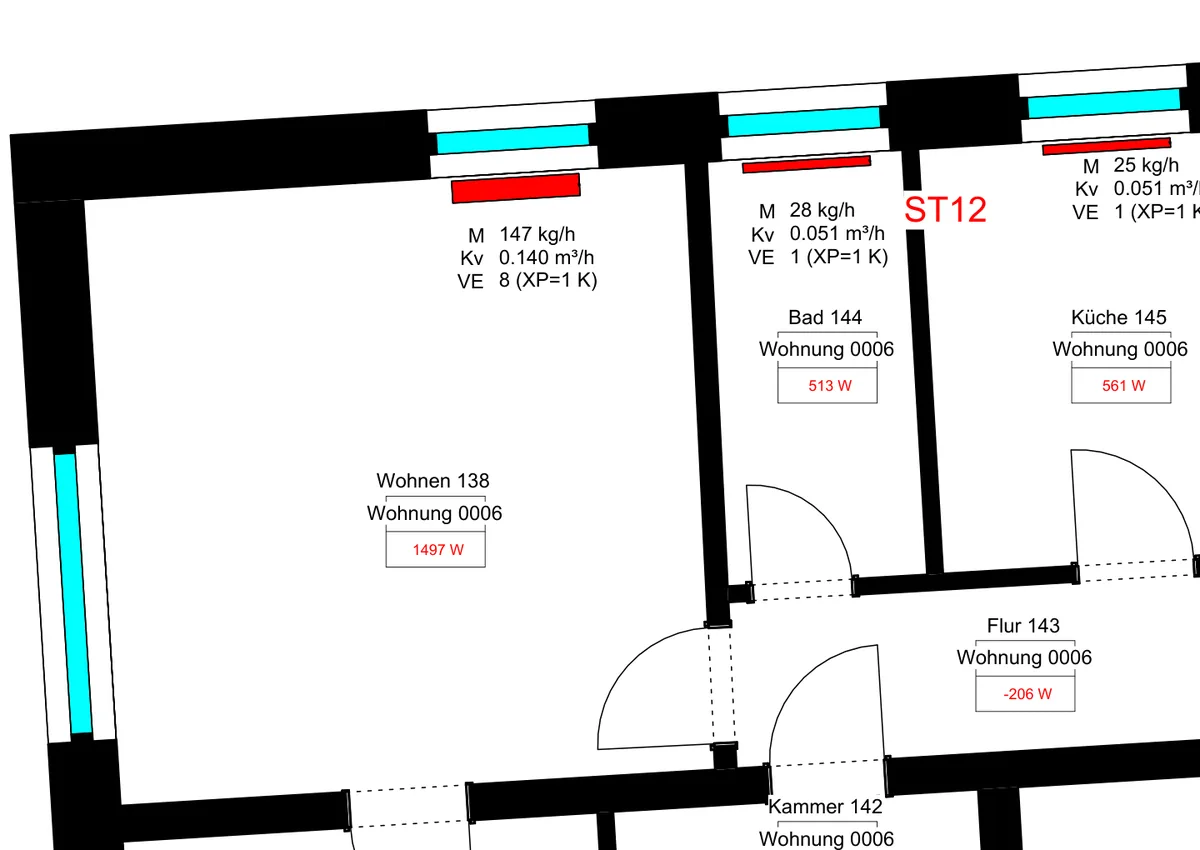

Ausschnitt aus dem Grundrissplan 1. Obergeschoss: Wohnung mit Wohnen, Bad, Küche und Flur, an jedem Heizkörper Massenstrom, kv-Wert und Voreinstellung, dazu die Strangbezeichnung ST12.

Grundrissplan mit Einstellwerten

Eindeutige Zuordnung der Heizkörper für die Umsetzung vor Ort – mit Wohnung, Raum, Strang und Voreinstellung.

Auszug aus: Grundrissplan 1. Obergeschoss (PDF · 1 Seite · 0,2 MB)

GeschossWohnungRaumHeizleistungMassenstromkv-WertVoreinstellung
ErdgeschossWohnung 0001Bad (81)793 W65,1 kg/h0,110 m³/h6 (XP=1 K)
ErdgeschossWohnung 0001Küche (82)558 W24,3 kg/h0,051 m³/h1 (XP=1 K)
ErdgeschossWohnung 0001Wohnen (83)1.080 W51,5 kg/h0,090 m³/h4,5 (XP=1 K)
ErdgeschossWohnung 0001Wohnen (84)1.023 W66,3 kg/h0,110 m³/h6 (XP=1 K)
ErdgeschossWohnung 0002Bad (76)658 W32,8 kg/h0,052 m³/h1,5 (XP=1 K)
ErdgeschossWohnung 0002Küche (77)1.080 W51,5 kg/h0,082 m³/h4 (XP=1 K)

Heizkörperliste: Voreinstellwerte

Berechnete Volumenströme und Voreinstellwerte für den Fachbetrieb – hier 6 von 285 Heizkörpern.

Auszug aus: Heizkörperliste (XLSX · 23 KB)

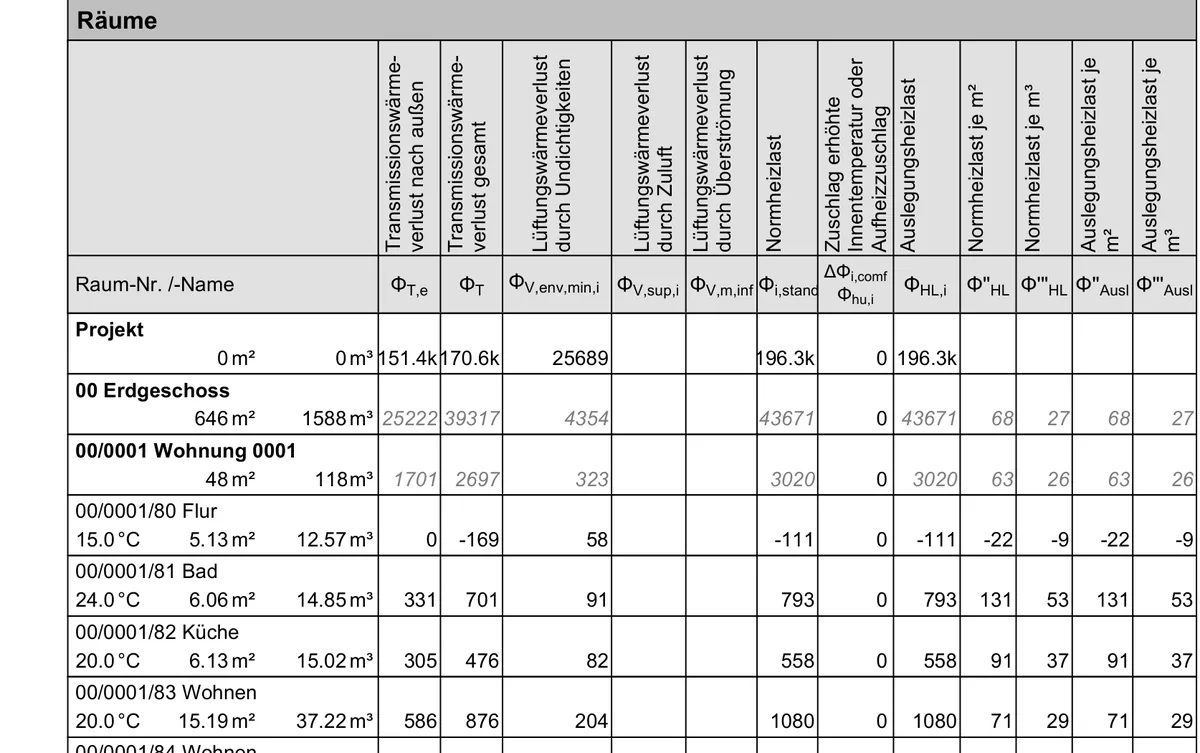

Auszug aus der Raumliste nach DIN/TS 12831-1: Normheizlast des Gebäudes, des Erdgeschosses, von Wohnung 0001 und ihren Räumen.

Heizlast je Raum

Wärmebedarf jedes Raums als Grundlage der Auslegung – vom Gebäude über die Wohnung bis zum einzelnen Raum.

Auszug aus: Heizlastberechnung (PDF · 57 Seiten · 0,9 MB)

3D-Modell

Das Gebäudemodell

Gerechnet wurde an einem 3D-Modell, das jeden Raum, jeden Heizkörper und jede Leitung mit ihren Werten enthält.

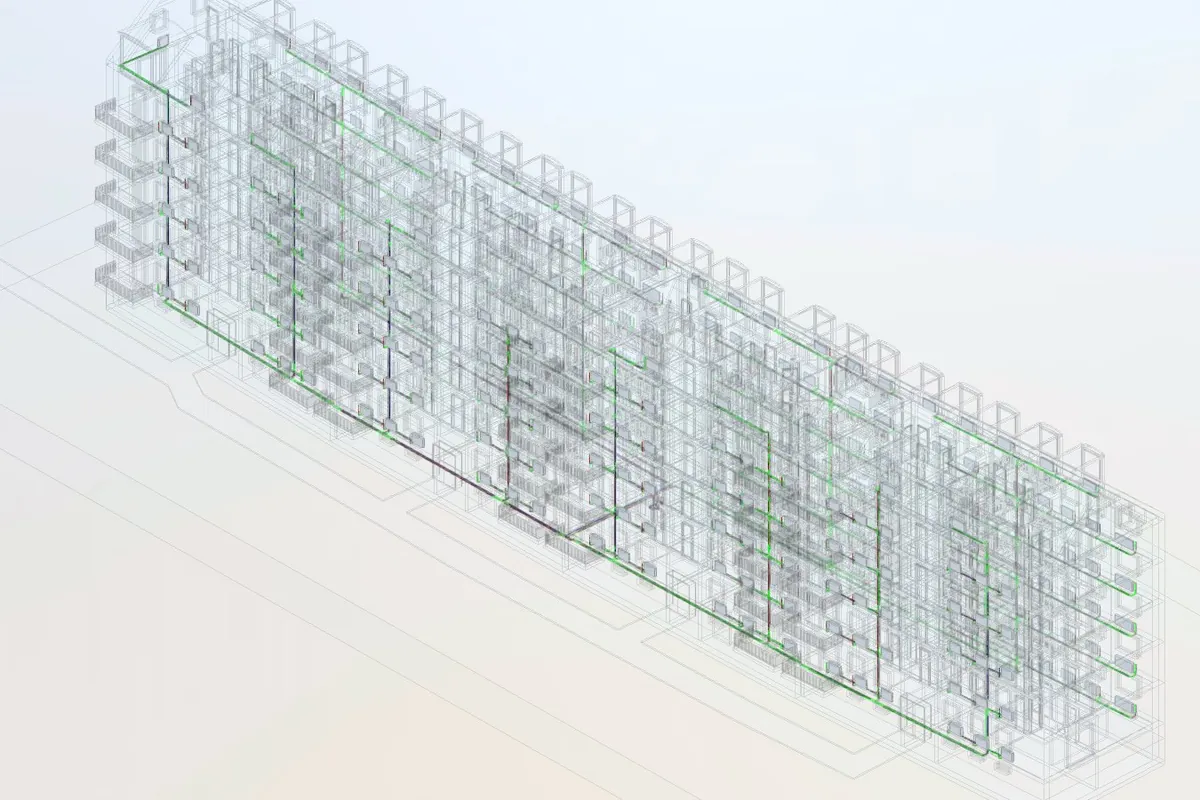

3D-Modell des Wohnblocks mit transparenter Architektur: Heizkörper, Steigstränge und Verteilleitungen über sechs Geschosse.
Blick in das 3D-Modell von Gebäude und Heizungsanlage, an dem gerechnet wurde – Architektur ausgeblendet.
Preis

Was die Berechnung für dieses Gebäude kostet

Preis nach unserem Kostenrechner
mit allen Unterlagen
ca. 3.000 €
ohne Unterlagen
ca. 6.570 €

Alle Preise inkl. 19 % Umsatzsteuer.

Enthalten

  • Raumweise Heizlastberechnung nach DIN/TS 12831-1
  • Nachrechnung aller 285 Heizkörper
  • Rohrnetzberechnung mit Voreinstellwerten und Pumpenförderhöhe
  • Grundrisspläne und Heizkörperliste mit Einstellwerten

Nicht enthalten

Das Einstellen der Ventile und der Pumpe vor Ort übernimmt Ihr Heizungsfachbetrieb mit den berechneten Werten; diese Arbeiten und Material sind nicht enthalten.

Gerechnet mit den Daten dieses Gebäudes: 4.652 m², 6 beheizte Geschosse, 68 Wohnungen und 285 Heizkörper. „Alle Unterlagen“ heißt: Grundrisse, Heizungsplan und Heizkörperdaten liegen vor. Fehlt etwas, nehmen wir es auf – das kostet mehr, ist aber im Preis ohne Unterlagen enthalten.
